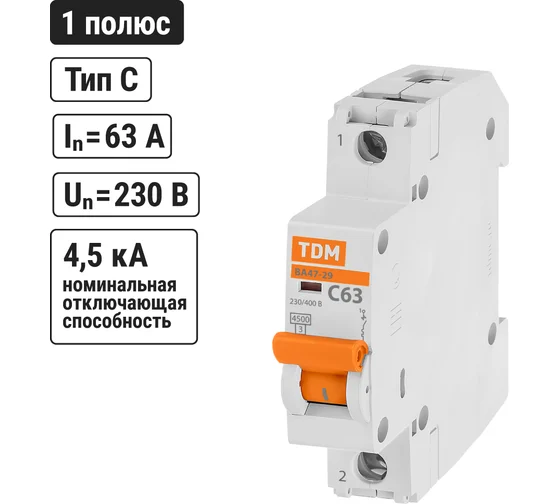

Авт. выкл.ВА47-29 1Р 63А 4,5кА х-ка С TDM*
Характеристики
Описание
Наличие в магазинах
Отзывы 0
- Производитель: TDM
Автоматический выключатель ВА47-29 TDM ELECTRIC SQ0206-0080 предназначен для проведения тока в нормальном режиме, отключения тока при коротких замыканиях или перегрузке, оперативного включения и выключения электрических цепей. Применяется в жилых и общественных зданиях с замоноличенной алюминиевой проводкой. Корпус и детали выполнены из пластика, не поддерживающего горение. Клеммные зажимы автомата промаркированы, что позволяет избежать ошибок при монтаже. Эргономичная рукоятка исключает соскальзывание пальцев. Конструкция выключателя предусматривает два типа защиты от короткого замыкания и перегрузки. Защита срабатывает при появлении в цепи тока в 3-5 раз больше номинального. Контактные группы снабжены серебряными вставками. Насечки на контактных зажимах предотвращают перегрев и оплавление проводов. Наличие шести заклепок позволяет усилить конструкцию аппарата и предотвратить деформацию корпуса при затягивании клеммных винтов. Защелка на DIN-рейку упрощает монтаж и демонтаж аппарата. Наличие двойного, одновременного подключения шины и проводника значительно расширяет диапазон возможных схемных решений.
| Наименование параметра | Значение | ETIM ID |
|---|---|---|
| Страна происхождения | КИТАЙ |
N/AУ данной характеристики нет кода ETIM |
| Код класса ETIM | EC000042 |
N/AУ данной характеристики нет кода ETIM |
| Серия | ВА47-29 |
N/AУ данной характеристики нет кода ETIM |
| ШтрихКод ЕАН | 4690259038976 |
N/AУ данной характеристики нет кода ETIM |
| Номинальное импульсное выдерживаемое напряжение Uimp | 4 | EF011980 |
| Rated short-circuit breaking capacity Icn EN 60898 at 230 V (*) | 4,5 | EF009556 |
| Rated short-circuit breaking capacity Icn EN 60898 at 400 V (*) | 4,5 | EF009555 |
| Rated short-circuit breaking capacity Icu IEC 60947-2 at 230 V (*) | 4,5 | EF009557 |
| Rated short-circuit breaking capacity Icu IEC 60947-2 at 400 V (*) | 4,5 | EF009558 |
| Возможна дополнит. комплектация | да | EF008148 |

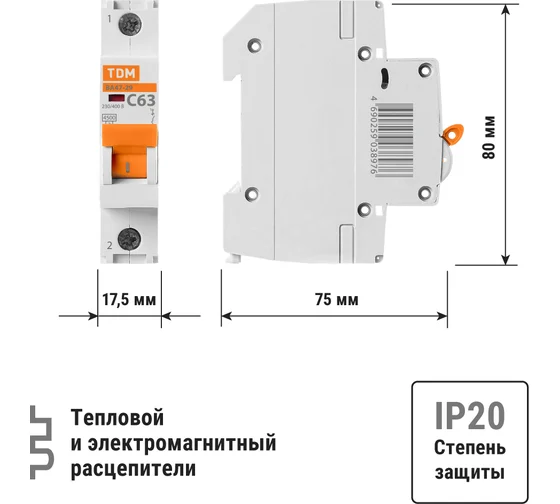

| Глубина установочная (встраив.), мм | 75 | EF000218 |
| Категория перенапряжения | 3 | EF002569 |
| Класс токоограничения | 3 | EF002568 |
| Количество защищенных полюсов | 1 | EF005548 |
| Модульная ширина (общее количество модулей) | 2 | EF002950 |
| Номин. (расчетное) напряжение, В | 400 | EF000228 |
| Номин. напряжение изоляции Ui, В | 660 | EF001366 |
| Номин. отключающая способность по EN 60898, кА | 4,5 | EF006064 |
| Номин. ток, А | 63 | EF000227 |
| Общ. количество полюсов | 1 | EF008618 |
| Одновременное отключение нейтрали (N) | нет | EF005997 |
| Подходит для скрытого монтажа (заподлицо) | да | EF006573 |
| Частота, Гц | 50...50 | EF000416 |
| Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм² | 25...25 | EF007343 |
| Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм² | 25...25 | EF007337 |

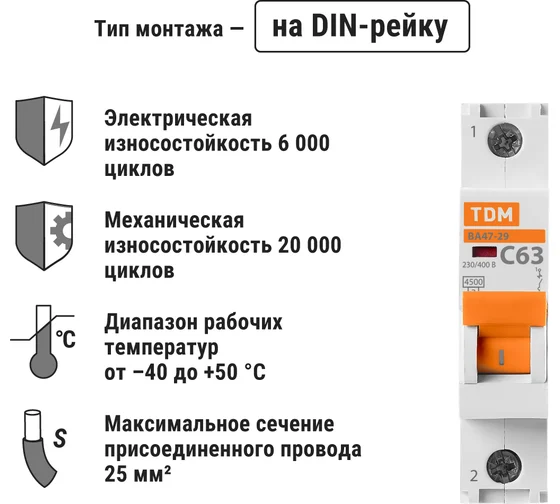

| Рабочая температура окружающей среды, °C | -40...50 | EF007515 |
| Степень загрязнения | 3 | EF002570 |
| Степень защиты (IP) | ip20 | EF005474 |
| Характеристика срабатывания (кривая тока) | c | EF000889 |
| Тип напряжения | ac (перемен.) | EF000187 |
